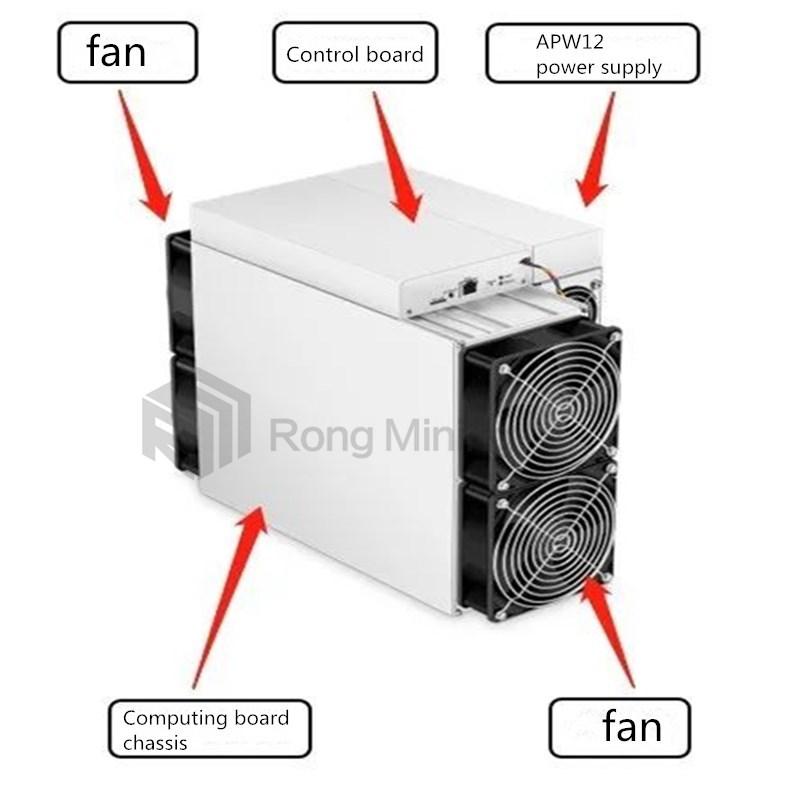

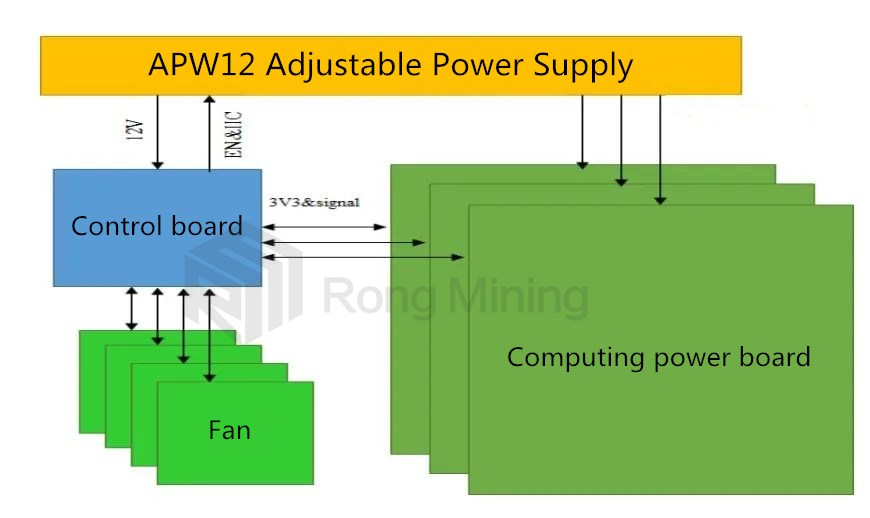

¡Hola a todos!  Soy ingeniero Wang de Rongminer.  Primero, permítanme presentar la arquitectura general del Antminer S19 Pro.  El S19 Pro está compuesto principalmente por 3 placas de computación, 1 placa de control, fuente de alimentación APW12 y 4 ventiladores de enfriamiento, como se muestra en la siguiente figura:

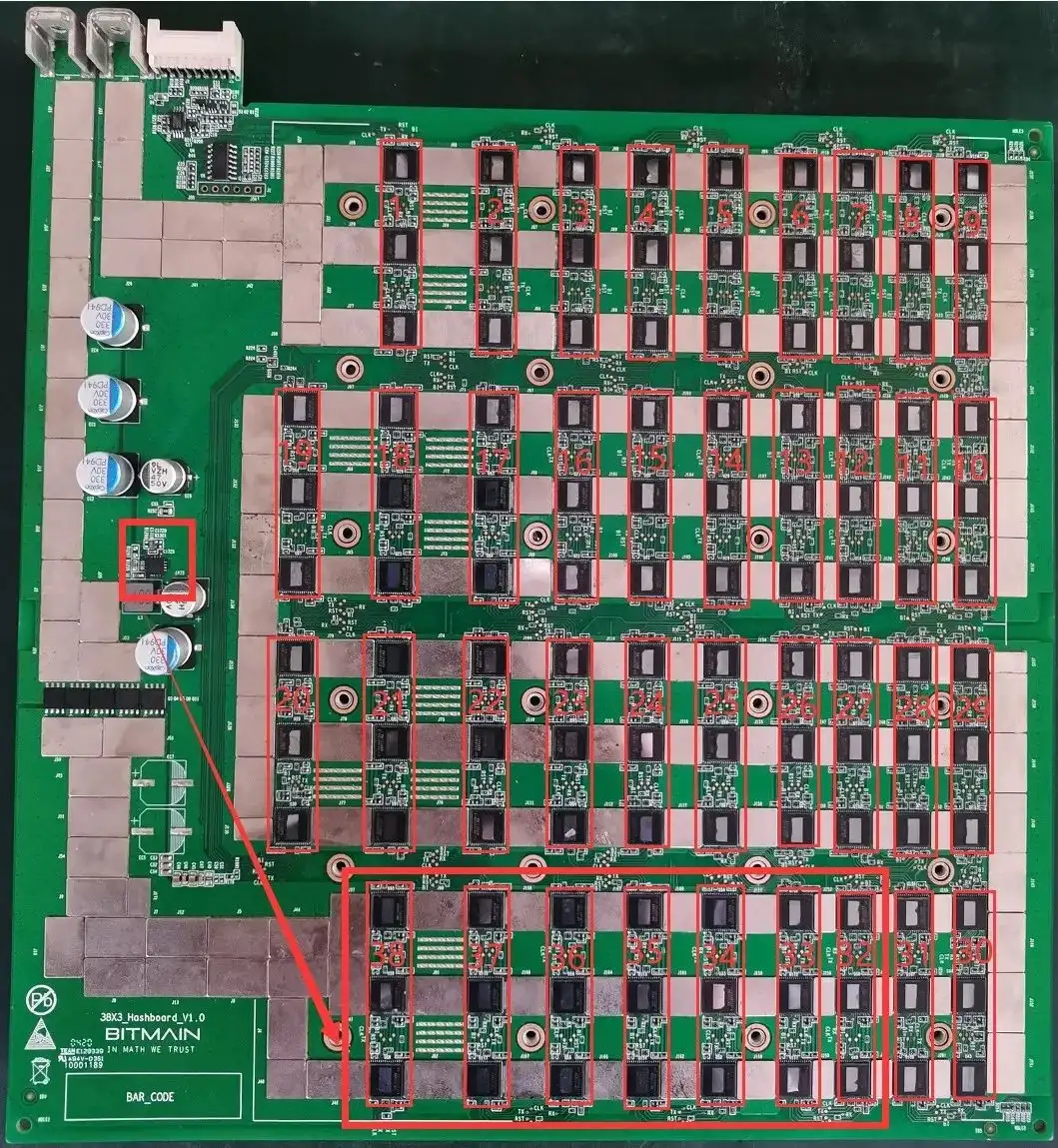

A continuación, echemos un vistazo a la estructura de trabajo de la placa informática interna del S19 Pro

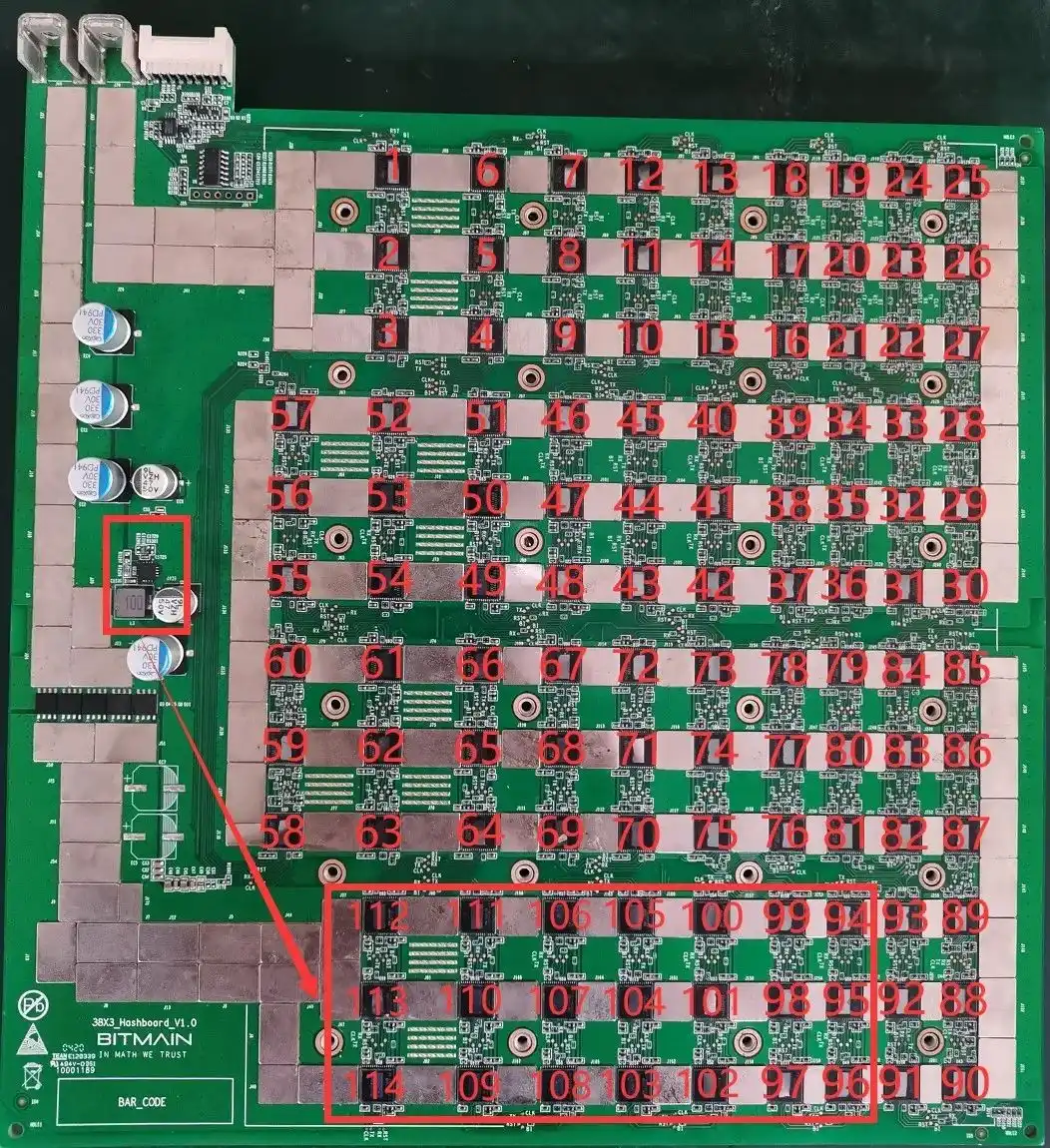

1. La placa de computación Antminer S19 Pro consta de 114 chips, divididos en 38 grupos (dominios), cada uno que consta de 3 IC;  El voltaje operativo del chip S19 Pro es 0.32V;  Los grupos 38, 37, 36, 35, 34, 33 y 32 (un total de 7 grupos) están alimentados por una salida de 20 V desde el circuito de impulso Q9 a la salida 1.8V a la LDO, y los grupos 31 al 1 ° a primera  El voltaje disminuye en 0.32V para cada dominio hacia atrás.

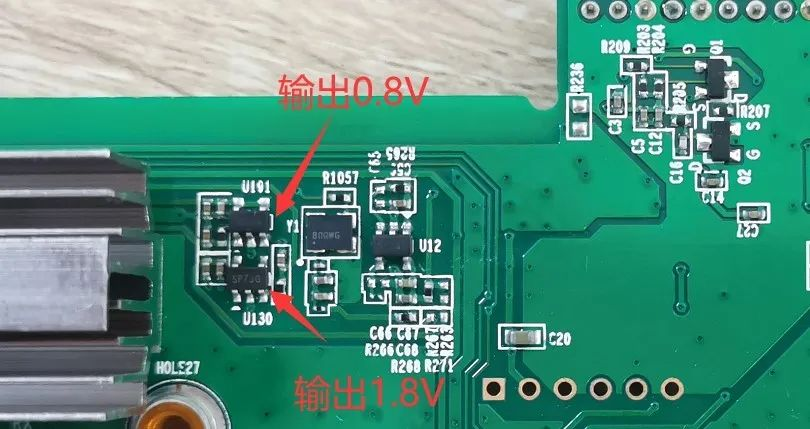

2. Todos los 0.8V son proporcionados por la salida local de 1.8V a través de LDO, como se muestra en la siguiente figura:

De hecho, después de las pruebas, el AntMiner S19 Pro funciona muy bien en términos de relación de consumo de energía, estabilidad y otras condiciones de operación bajo las condiciones ambientales recomendadas oficialmente.  Si la placa informática no funciona mal, los fenómenos más comunes incluyen informar 0, números de informes y baja potencia informática.  En estas situaciones, podemos manejarlos de esta manera——

(1). Cuando la visualización LCD del accesorio de prueba muestra "ASIC ng: (0)", primero mida el voltaje total del dominio y el circuito de impulso de 20V, y luego use una sonda de cortocircuito para cortocircuitar el punto de prueba RO y el punto de prueba 1V8 entre los chips primero y segundo, y luego ejecute el programa de búsqueda de chips.  Mirando el registro de puertos serie, si todavía se encuentran 0 chips en este momento, será una de las siguientes situaciones:

a. Use un multímetro para medir si el voltaje en los puntos de prueba 1V8 y 0V8 es 1.8V y 0.8V.  Si no, puede ser una anormalidad en los circuitos LDO de 1.8V y 0.8V de este dominio, o los dos chips ASIC en este dominio no se soldan correctamente.  La mayoría de ellos son causados ​​por circuitos cortos en los condensadores de filtro de parche de 0.8V y 1.8V (mida los valores de resistencia de los condensadores del filtro de parche en la parte delantera y trasera de la PCBA);

b. Verifique si los circuitos de U2 y U3 y U4 son anormales, como la soldadura virtual de resistencia, etc.

do. Mida la resistencia de R232 o R233 con un multímetro para ver si está dentro de 1 ohmios y la lectura no salta.  Si no, reemplace estas dos resistencias;

D. Choque si hay alfileres en el primer chip que no se ha soldado correctamente (se descubrió durante el mantenimiento que hay estaño en los pines cuando se ve desde el costado, pero cuando se retiró el chip, se descubrió que los pines no se soldaron en absoluto.

(2). Si se puede encontrar un chip en el paso 1, significa que el primer chip y el circuito anterior son buenos.  Use un método similar para solucionar los chips posteriores.  Por ejemplo, cortocircuito el punto de prueba 1V8 y el punto de prueba de RO entre los chips 38 y 39.  Si el registro puede encontrar los 38 chips, entonces no hay problema con los primeros 38 chips;  Si todavía se encuentran 0 chips, primero verifique si el 1V8 es normal.  Si es normal, los chips después de 38 tienen problemas.  Continúe usando la búsqueda binaria hasta que se encuentre el chip problemático.  Suponiendo que hay un problema con el enésimo chip, cuando el 1V8 y el RO entre los chips N-1 y enésimo están cortos, se pueden encontrar los chips N-1.  Sin embargo, cuando el 1V8 y el RO entre los chips nth y n+1 son cortos, no se pueden encontrar todo el chip.

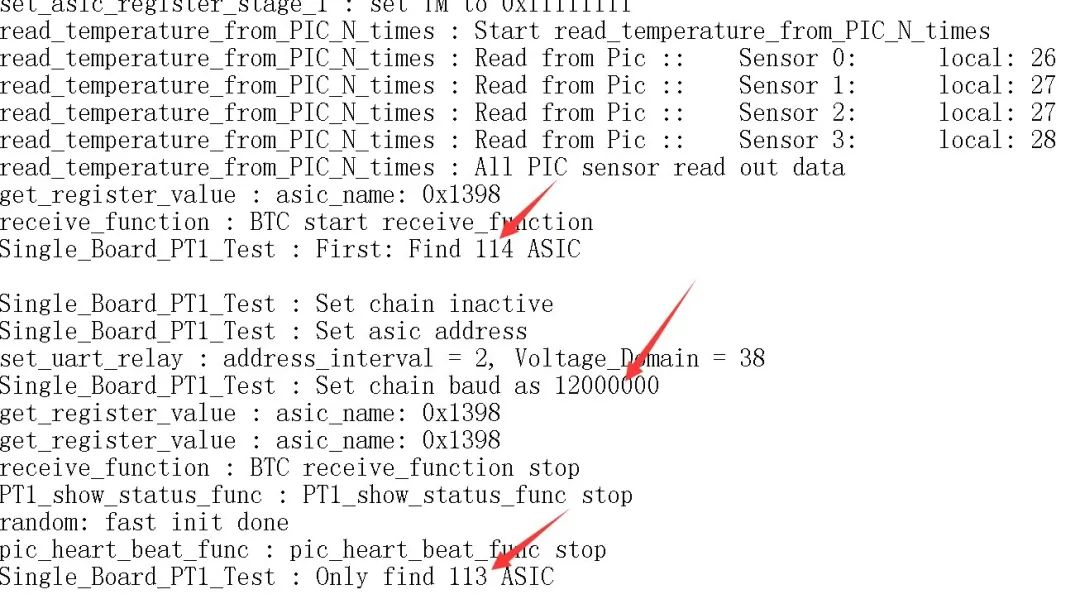

(3). Cuando la LCD del dispositivo de prueba muestra "ASIC 113: (Informe 113)", indica que la placa de operación puede detectar 114 chips a una velocidad de baudios de 115200, pero solo se encontraron 113 chips a una velocidad de baudio de 12 m, y no se encontró un chip a una tasa de transferencia de 12 m.  Método de reparación: utilizando el método binario, el cortocircuito del punto de prueba 1V8 y el punto de prueba de RO entre los chips 38 y 39 a través de una sonda de cortocircuito.  Si el registro puede encontrar los 38 chips, entonces los primeros 38 chips están bien;  Si hay 47 cortocircuitos y los informes de registro 46, significa que no se puede detectar el 47 ° chip y no hay problema con la inspección de apariencia.  En general, reemplazar el 47º chip es suficiente.

(4). Al probar la pantalla LCD de fijación "ASIC ng: (x, informes fijos de un determinado chip)", hay dos situaciones:

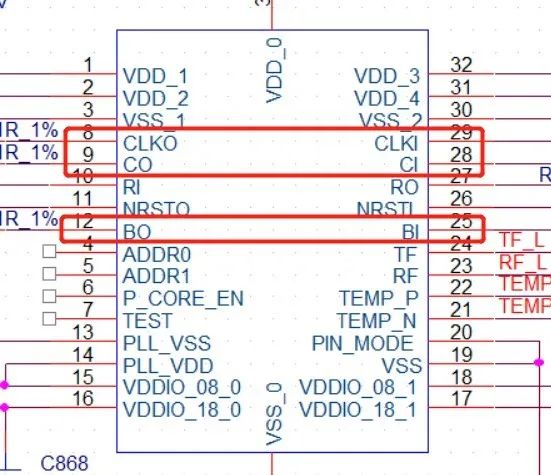

a. El primer escenario;  El tiempo de prueba es básicamente el mismo que el de una placa OK (generalmente el valor de X no cambia cada vez que se prueba) (el tiempo de prueba se refiere a la hora desde presionar el botón de prueba de inicio hasta la pantalla LCD que muestra el resultado "ASIC ng: (x)").  Es muy probable que esta situación sea causada por la soldadura anormal de las resistencias delantera y trasera CLK, CI y BO del chip Xth, por lo que es importante centrarse en estas 6 resistencias.  La baja probabilidad se debe a la soldadura anormal de los siguientes pines en los chips X-1, X y X+1:

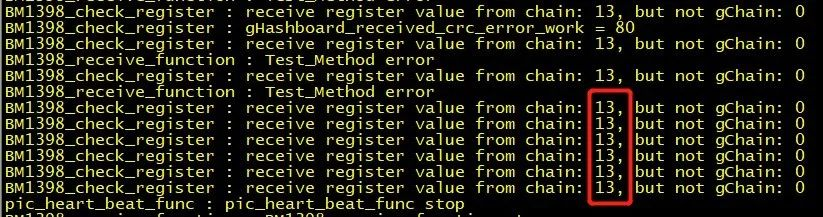

(b). El segundo escenario;  El tiempo de prueba es casi el doble que el de la placa OK (a veces el valor X puede cambiar durante cada prueba, y a veces x = 0);  En este momento, el registro generalmente contiene la siguiente información (el número rojo puede no ser necesariamente 13, dependiendo de a qué enchufe se conecte el arnés de cableado);  Durante las pruebas, se supone que los voltajes de dominio de casi todos los dominios frente a la posición anormal son inferiores a 0.3V, y los voltajes de dominio del dominio trasero son casi superiores a 0.34V.  Esta situación es causada por el chip que no se soldaba correctamente, generalmente 1.8V, 0.8V, RXT, CLK no se soldan correctamente.  Sugerir medir directamente el voltaje del dominio para localizar dónde se produce el problema.  Los métodos de cortocircuito 1V8 y RO utilizados en el Paso 1 también pueden localizar la ubicación de la anomalía.

(do). En la actualidad, la mayor parte de la experiencia de mantenimiento ha encontrado micro cortocircuitos (0-several cien ohmios) entre señales, que son causadas por la baja resistencia de los pasadores de chips.  Primero puede usar una pistola de aire caliente para soldar y ver si está bien.

(5). Si la potencia informática de una sola placa es baja, aquí hay un método conveniente y rápido para localizarla y repararla, es decir, inicie sesión en el IP a través del software PUTTY para observar si el voltaje de trabajo de dominio y el retorno de esta placa son normales, y repararlo de acuerdo con la información de registro de PUTTY.

La operación específica es la siguiente:

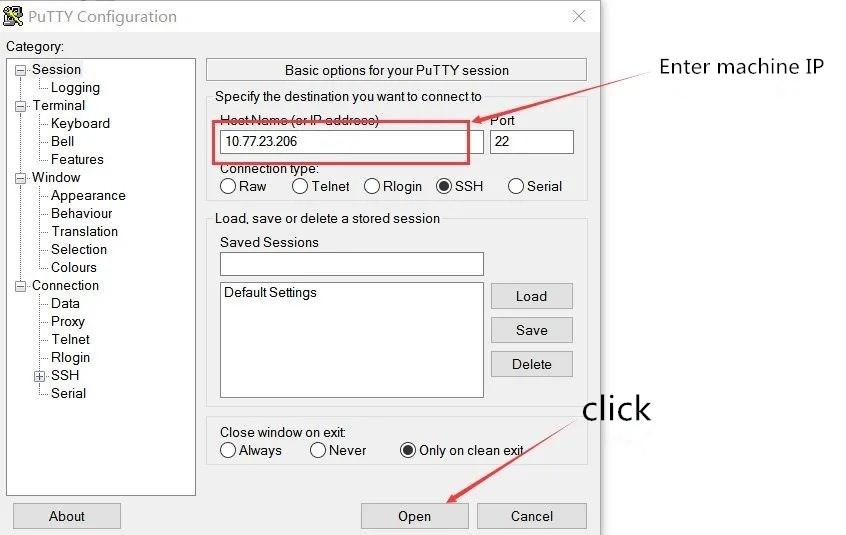

(1). Abra la dirección IP de la máquina con problemas de entrada y haga clic en Abrir

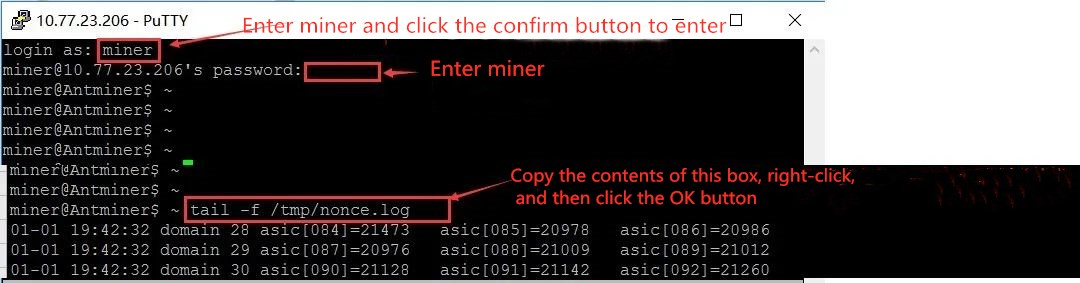

(2). Al ingresar el comando de nombre de usuario, contraseña y prueba, puede ver el estado del dominio de retorno y voltaje de Nonce.  Si hay condiciones anormales en el voltaje de nonce y dominio, puede medir y reparar en función del chip anormal impreso.

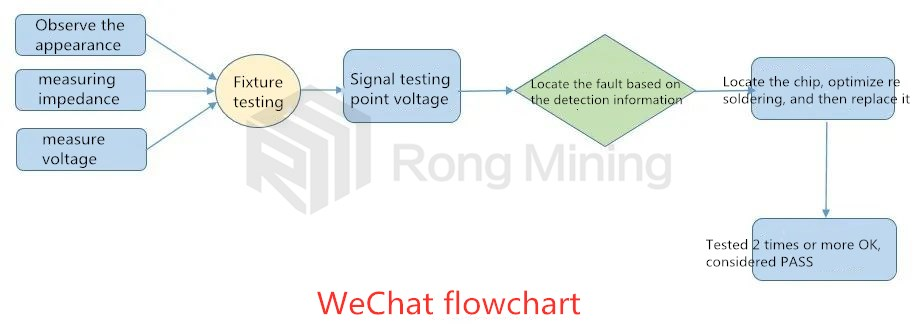

Finalmente, me gustaría compartir con usted un proceso de reparación, con la esperanza de proporcionar ayuda para el pensamiento de todos al reparar máquinas mineras:

Lo anterior es el método de análisis y procesamiento de calidad de mi ingeniero para la máquina S19.  Si tiene alguna pregunta, puede consultarnos
